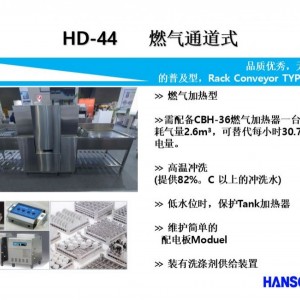

1.機種（Model）HD-44G2.外形尺寸（Dimensin）1124L x 692W x 1640H3.洗滌能力（Capacity）238rack/hour4.聯結載荷(Connected Lo
1.機種（Model）
HD-44G
2.外形尺寸（Dimensin）
1124L x 692W x 1640H
3.洗滌能力（Capacity）
238rack/hour
4.聯結載荷(Connected Load）
（1）電（Electric）:220V/380V 3上 7.59KW
（2）燃氣（Gas）:28,800 Kcal/Hr 管徑：15A
（3）水（Water）
①Hot Water : --
②Cool Water:5℃~15℃ 500L/Hr 管徑：20A
5.構成原理
利用齒輪的驅動，帶動帶有附件（Att'h）的移送臺，由主洗滌部（Main Wash Part）和沖洗部（Rinse Part）組成，各Part由簾子組成隔膜，有效阻斷飛散的水與蒸汽。自動控制內部溫度，調節水位，驅動motor的控制板，安裝在洗碗機的上端。把餐具有序的放到齒條（Rack）上，作業者手動推入，則自動送入機器內，進行洗滌與沖洗，最后可以在作業臺上取出餐具。所有的工程都是自動進行，使用者只需調節開關。
6.主要構成明細
（1）傳送帶（Conveyor）
1）功能及構成
由HANSonIC TECH專門設計的部件，能有效的洗滌并移送餐具。由框架，附件（Attachment）及滾輪組成，移送時噪音小，使移送負荷最小化。
2）特點
為了能夠承受高溫高濕的環境，及長時間浸泡在含有洗滌劑與各種物質的洗滌水中，采用了具有耐熱性，耐化學性，耐腐蝕性，耐磨性的材質。
3）材質
①框架:STS304 2.5T
②滾輪（Roller）:Pe樹脂
③附件（Attachment）：STS304（鑄造品）
（2）主洗滌部（Main Wash Part）
1）功能及構成
主要洗滌的部分，由一個Part組成。通過安裝在上下兩端噴嘴臂，強力噴射出60℃~65℃的溫水與洗滌劑混合液體，發揮最大的洗滌力，擁有充分的TANK容量。
2）特點
①有效維持因連續洗滌引起的洗滌水渾濁度，為了維持一定TANK的水位，排水口（Over Flow）設在TANK水面上部，便于排除漂浮物質。
②設有2重濾網，有效過濾渣滓，保護PUMP。
③自動控制TANK內的水位，底面傾斜，便于排水。
④1次濾網所過濾的渣滓自動流入到籃子中，最終只需抬起籃子，就可以輕松清除污物，不會引起TANK內的水位不足現象。
⑤DOOR可開合，易于維護維修，便于清理內部。
⑥洗滌噴嘴的裝卸及維修容易。
⑦為了有效維持洗滌水的溫度，安裝有電子加熱器，可以被自動控制。
3）材質
①TANK:不銹鋼鋼板 （STS304 1.5T）
②上部：不銹鋼拉絲鋼板 （STS304 1.5T）
③DOOR：不銹鋼拉絲鋼板 （STS304 1.2T）
（3）沖洗部（Rinse Part）
1）功能及構成
是洗滌完成的餐具類殺菌沖洗的部分。含有殺菌與干燥促進劑的洗滌劑與82℃~92℃的高溫水混合而成的液體，以最理想的角度噴射到餐具上，得到充分的沖洗效果。
2）特點
①上部有1組噴射LINE，下部1組LINE，噴嘴數量共有12個。
②節約能源型設計，耗水量為每輪（Rack）2.1L，洗滌劑與能源消耗量小，事后維護費低廉。
③噴嘴臂（Nozzle Arm）以鉤扣（Hook Snap）方式設計，其裝卸方便，維護便利。
④使用不銹鋼Nozzle，長時間使用也不會發生nozzle角度與孔大小的變化，耐磨性，耐化學性優秀。
3）材質
①NOZZLE:Flat Type （STS304）
（4）框架
1）功能及構成
位于洗滌機的下部，托起TANK，帶有可以調節高度的腿（Leg）。
2）特點
①考慮到充分的強度與衛生處理，壓制不銹鋼管制成，使外觀簡潔干凈。
②機器的高度可以調節到60mm，即使在有坡度的場所，也可以有效使用。
3）材質
①框架：不銹鋼管 （STS304）
②腿：鑄造品，加工品 （STS304）
（5）管道（Piping Utility）
1）功能及構成
位于洗滌機的上部，由可以控制水供給等的控制閥構成。
2）特點
①水供給線體由不銹鋼構成，耐久性強，產生污垢少。
②用于過濾異物的濾網與電磁閥等主要部件都使用高品質產品，故障少，事后管理簡單。
③除部件外的整個線體都采用熔接式處理，長期使用也不會出現漏水現象，部件安裝位置充分考慮到了事后管理，其檢查及更換容易。
④管道位于機器上部，維護保養容易，即使作業方向變動，也可在現場直接更換。
3）材質及規格
①給水管：STS304 20A
②電磁閥：20A 黃銅
（6）控制板（Control Panel）
1）功能及構成
為了使用者操作便利，安裝在洗滌機的上端。節省廚房空間，可以自動控制主要部分，維持最好的條件，觸動一次開關，即可自動運轉。
2）特點
①密封式設計，經得住外部環境（廚房的清掃或者昆蟲棲息）。
②自動檢測洗滌機主要部分的異常（移送，水位不足，超負荷，驅動馬達異常，過熱，DOOR打開）。
③操作板的設計便于識別，維護方便。
④使用2個操作開關即可自動完成全部動作，便于使用者操作。
③內部操作電路電壓統一為AC100V，便于檢查與保修。
3）材質及規格
①溫度控制器：E.G.O
②限位開關：HY-M908
③運轉開關：
④電磁開關：GMC-12
⑤漏電斷電器:ABS33A/30A
⑥變壓器：220V/380V :100V φ2 500VA
⑦面板盒：不銹鋼拉絲鋼板 （STS304 1.2T）
⑧面板蓋：不銹鋼拉絲鋼板 （STS304 1.2T）
⑨基本面板：不銹鋼鋼板 （STS304 1.2T）
