品牌 良軒 型號 D671F-16P 材質 不銹鋼 連接形式 對夾 結構形式 垂直板式 適用介質 水 工作溫度 常溫 標準 國標 流動方向 雙向 驅動方式 氣動 零部件及配件 執行器/閥體 類型(通道位置) 二通式 3C閥門類別 工業 規格 40,50,65,80,100,125,150,200,250,300 密封形式 軟密封型
| 品牌 | 良軒 | 型號 | D671F-16P | 材質 | 不銹鋼 |
| 連接形式 | 對夾 | 結構形式 | 垂直板式 | 適用介質 | 水 |
| 工作溫度 | 常溫 | 標準 | 國標 | 流動方向 | 雙向 |
| 驅動方式 | 氣動 | 零部件及配件 | 執行器/閥體 | 類型(通道位置) | 二通式 |
| 3C閥門類別 | 工業 | 規格 | 40,50,65,80,100,125,150,200,250,300 | 密封形式 | 軟密封型 |

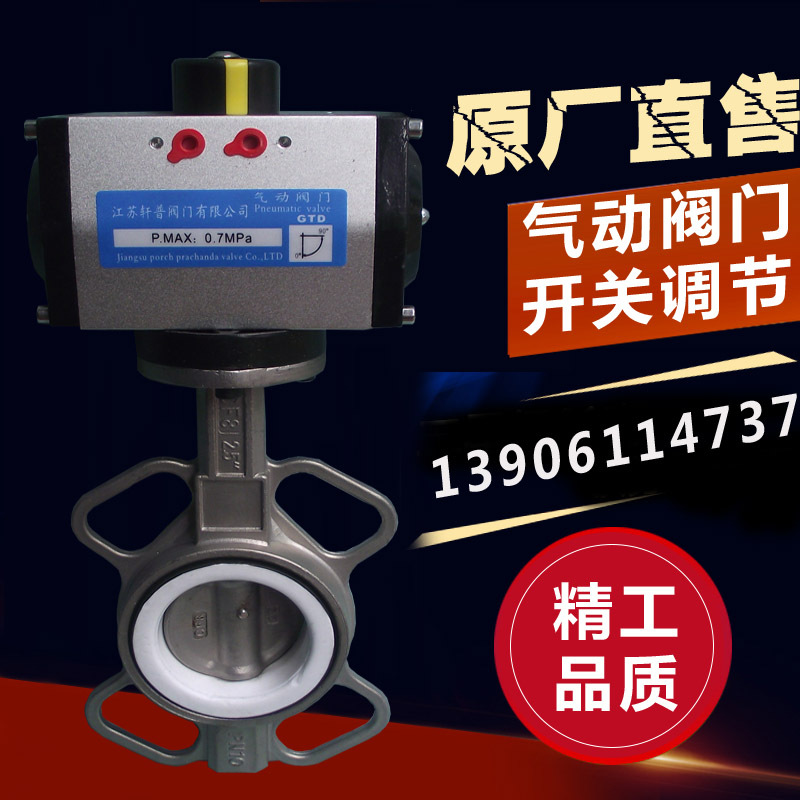

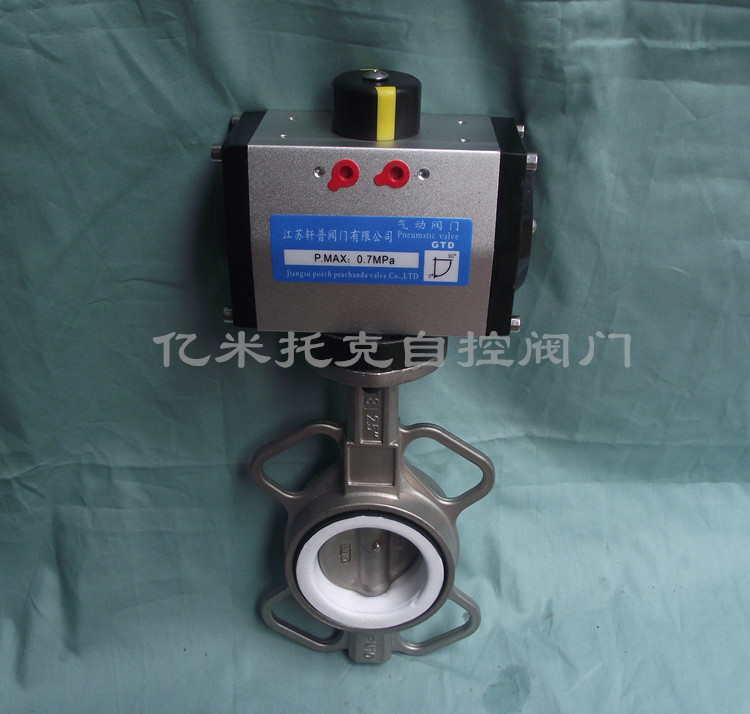

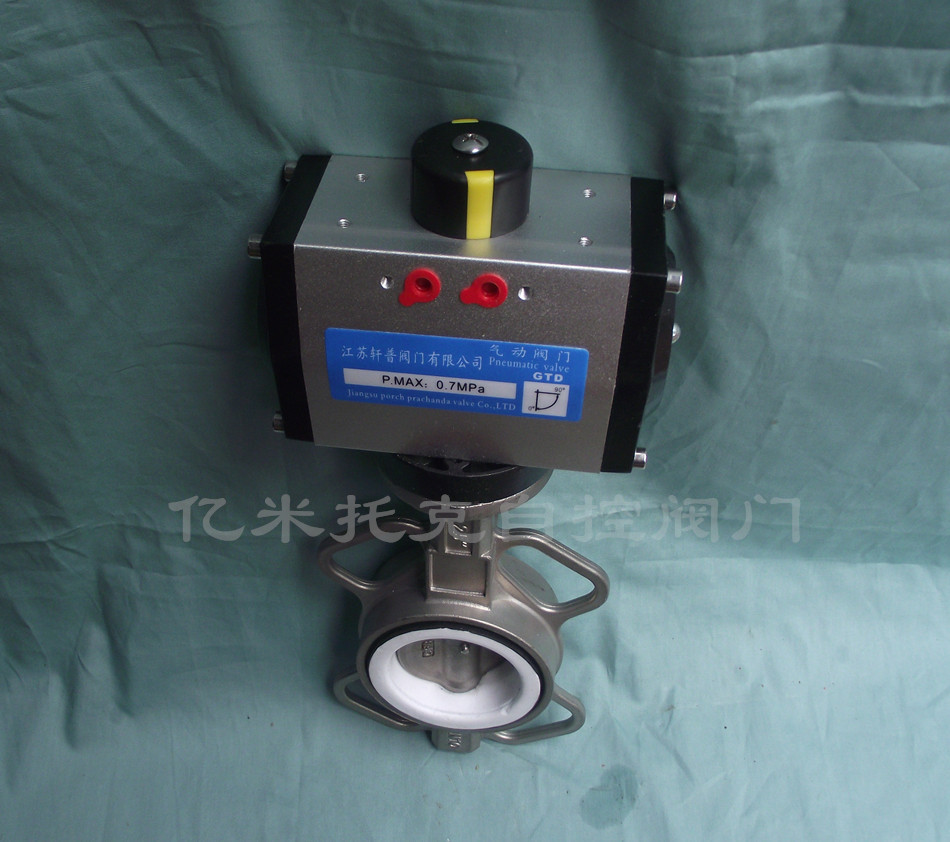

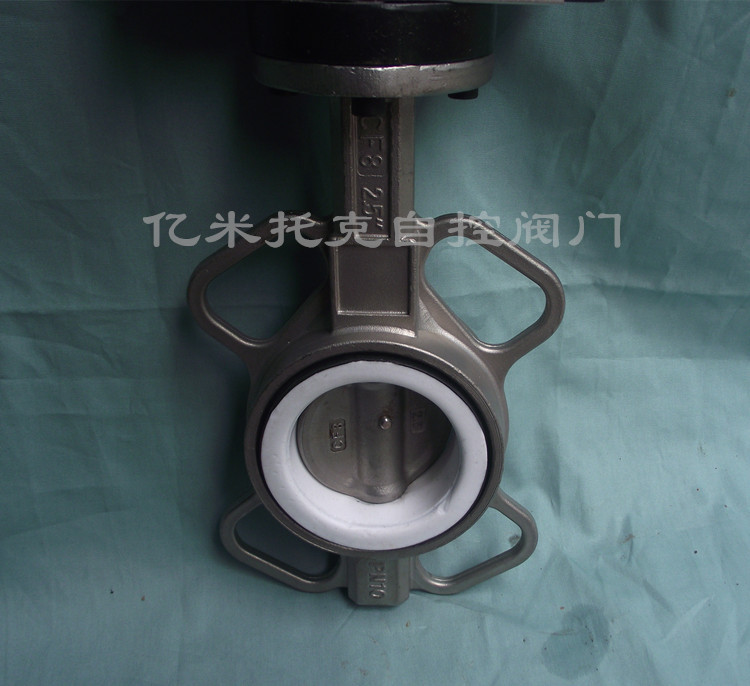

氣動襯四氟全不銹鋼蝶閥
二、氣動襯氟蝶閥D671F技術參數和性能
| GTD/ATD氣動執行機構技術參數 | 閥 體 參 數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN40～400mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0、1.6MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳素鋼、不銹鋼、襯F46 |
| 單作用：7N·M～2668N·M | 閥體材質 | 碳素鋼、不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 304/316/316L不銹鋼 、襯F46，F(xiàn)4 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | F46、F2、PP | |
| 動作范圍 | 0～90°±5° | 結構形式 | 中線型、無銷型 |
| 接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 溫度 | -50℃～150℃ |
| GTD110～GTD350/ATD100～200 G1/4″ | 適用介質 | 各種有機酸、強酸、強氧化劑 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 耐腐蝕、維修方便、流量大、流阻小 |
| 公稱通徑DN | A | B | C | D | E | 執行器型號 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | （僅供參考） |
| 40 | 185 | 282 | 63 | 104 | 32 | 52 |
| 50 | 185 | 286 | 63 | 104 | 43 | 52 |
| 65 | 185 | 295 | 70 | 104 | 46 | 63 |
| 80 | 185 | 300 | 89 | 104 | 46 | 83 |
| 100 | 215 | 350 | 106 | 115 | 52 | 83 |
| 125 | 265 | 392 | 120 | 115 | 56 | 110 |
| 150 | 265 | 430 | 132 | 115 | 56 | 127 |
| 200 | 300 | 443 | 164 | 127 | 60 | 127 |
